Лабораторная установка «Измерение ускорения свободного падения с помощью математического и физического маятников»

Предназначение
Лабораторная установка предназначена для изучения процессов свободных колебаний на примере нитяного (математического) и физического (оборотного) маятников и определения ускорения свободного падения во время проведения учебных занятий.

Описание
В верхней части стенда имеются две пластины, одна из которых является опорной для призмы оборотного маятника, а другая имеет отверстие для фиксации нити. Маятники совершают колебания в плоскости, параллельной плоскости металлического стенда. Оптоэлектрический датчик, с помощью вмонтированных в него магнитов, фиксируется на металлическом стенде таким образом, чтобы маятник при колебаниях пересекал его оптическую ось.

Чему научится пользователь
— Изучению свободных колебаний механической системы
— Изучению колебаний математического маятника
— Изучению колебаний физического (оборотного) маятника
— Определению ускорения свободного падения

— Вертикальный настольный стенд
— Цифровой датчик оптоэлектрический
— Маятник нитяной
— Маятник оборотный
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов

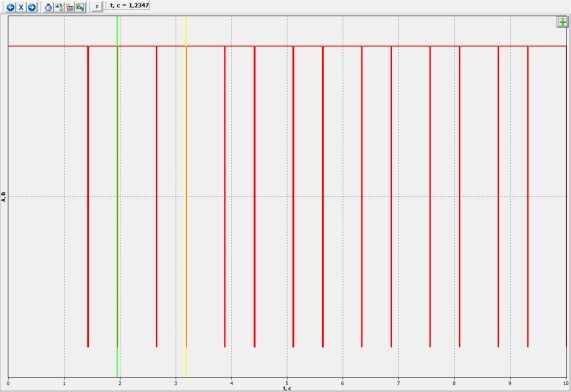

Показания цифрового оптоэлектрического датчика выводятся на компьютер, к которому подключена лабораторная установка, в виде диаграммы, показывающей изменение состояния датчика (открыт, перекрыт) от времени.
Программное обеспечение позволяет установить два маркера в точки, где происходило изменение состояния датчика, и определить интервал времени между этими событиями. За один период колебания цифровой оптоэлектрический датчик перекрывается 2 раза, и поскольку положение датчика может не совпадать с положением равновесия маятника, период колебания определяется по интервалу времени между соответствующими фронтами (передними, задними) ближайших четных или нечетных импульсов.
