Лабораторная установка «Измерение скорости тела методом баллистического маятника»

Предназначение
Лабораторная установка предназначена для изучения закона сохранения момента импульса, изучения закона сохранения механической энергии, изучения методов определения скорости движущегося тела во время проведения учебных занятий.

Описание
Лабораторная установка выполнена в виде единого конструктивного элемента.

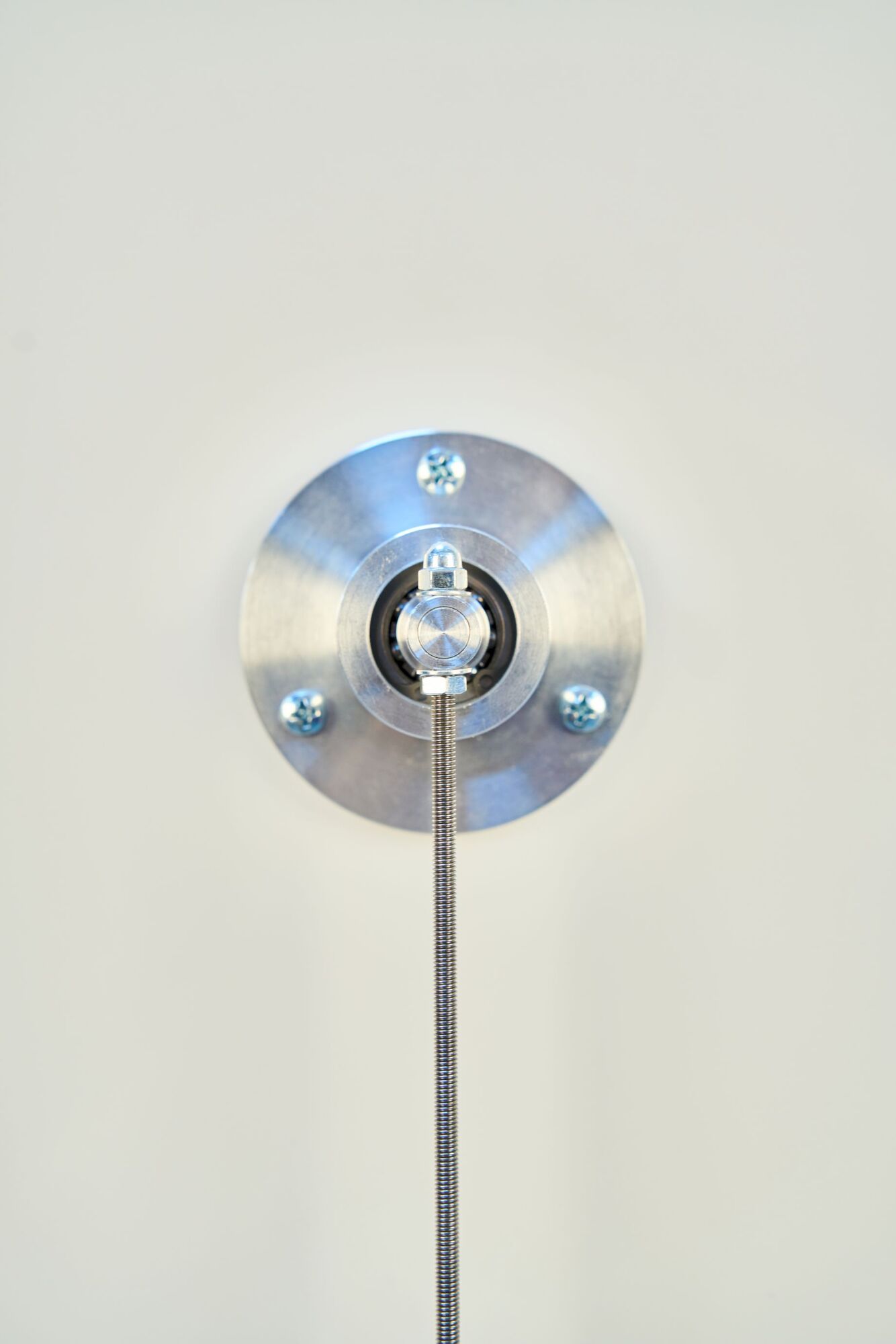

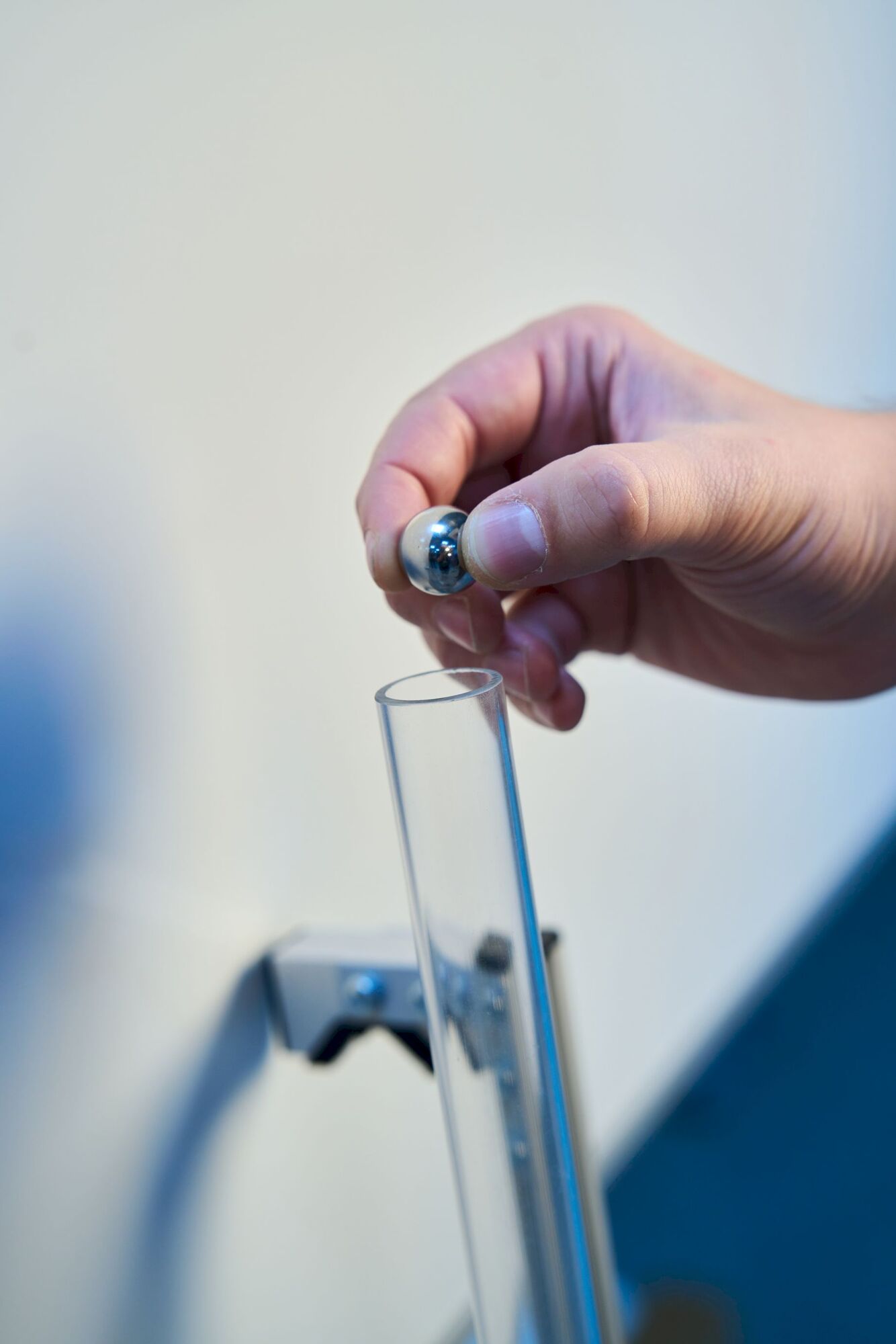

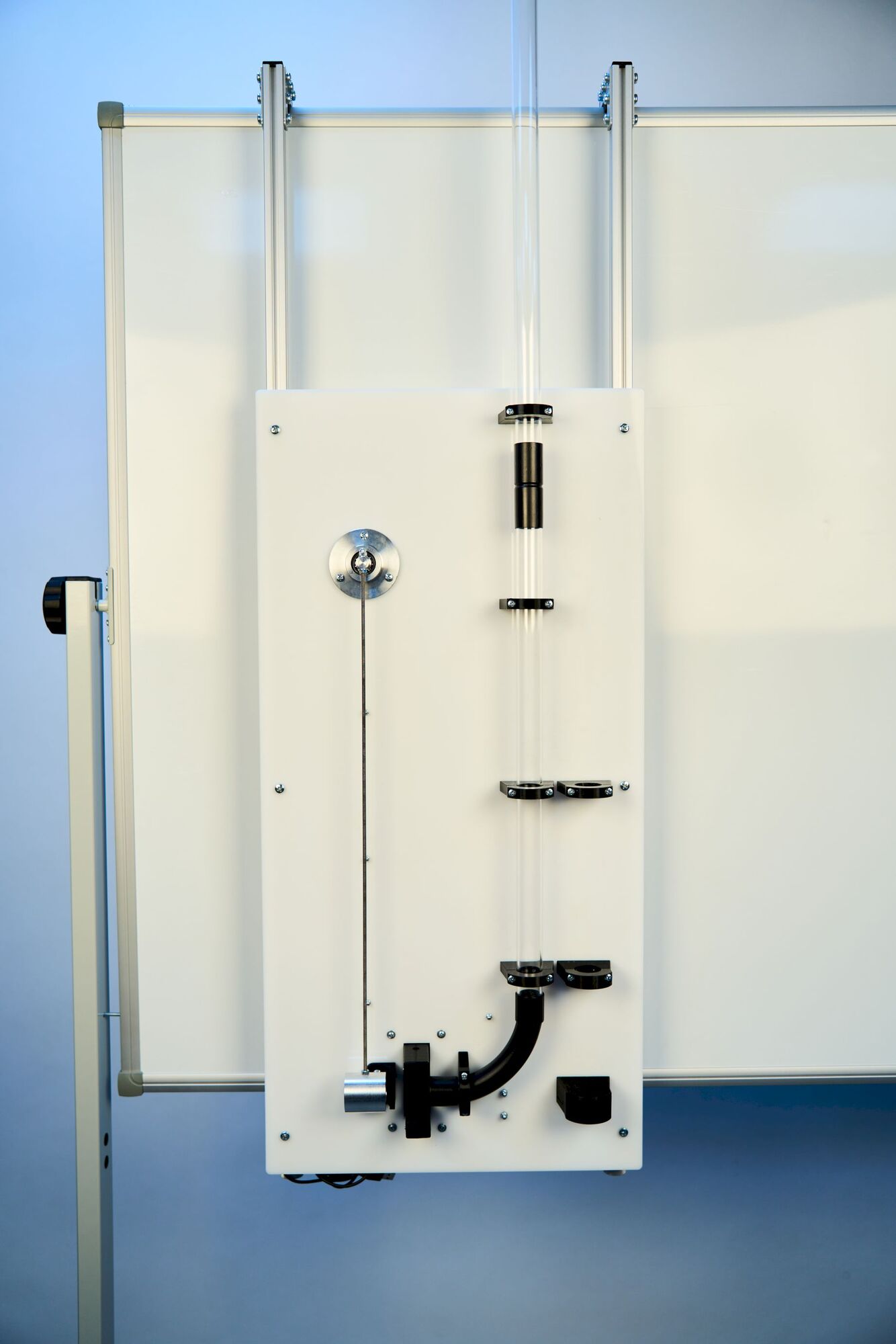

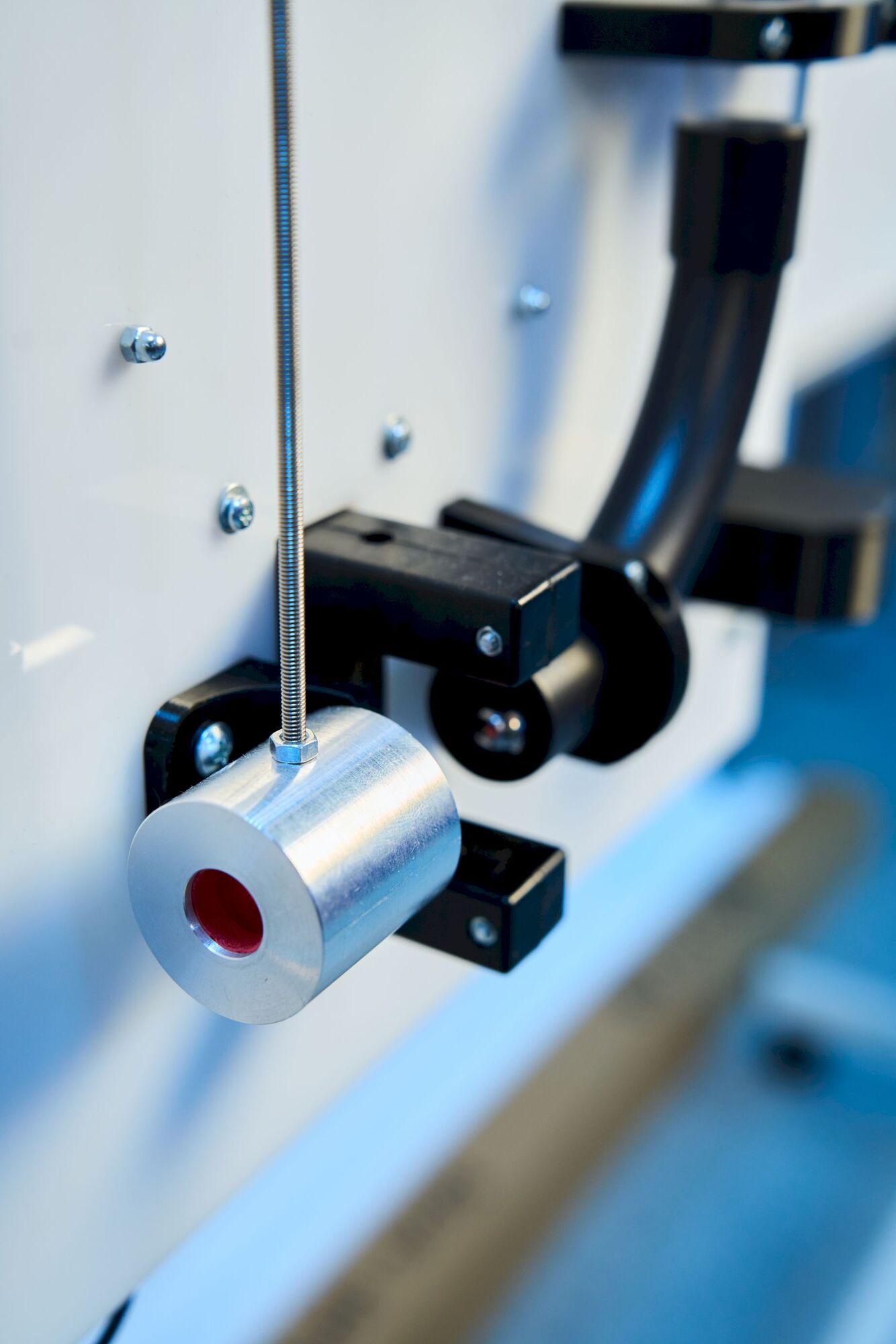

Лабораторная установка смонтирована на вертикальном настольном стенде и включает в себя баллистический маятник и вертикальную трубку, в которой разгоняется стальной шар. В верхней части стенда установлен датчик угла поворота, на оси которого с помощью жесткой штанги закреплен баллистический маятник – цилиндрическое тело с полостью для захвата шарика. Труба для разгона шара заканчивается поворотным элементом, который обеспечивает горизонтальное направление вектора скорости шара при взаимодействии с баллистическим маятником. Для измерения скорости шара перед баллистическим маятником на стенде устанавливается оптоэлектрический датчик.

Чему научится пользователь
— Изучению закона сохранения момента импульса
— Изучению закона сохранения механической энергии
— Изучению методов определения скорости движущегося тела

— Вертикальный настольный стенд
— Баллистический маятник
— Датчик угла поворота
— Цифровой датчик оптоэлектрический
— Труба-направляющая
— Шар стальной
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов

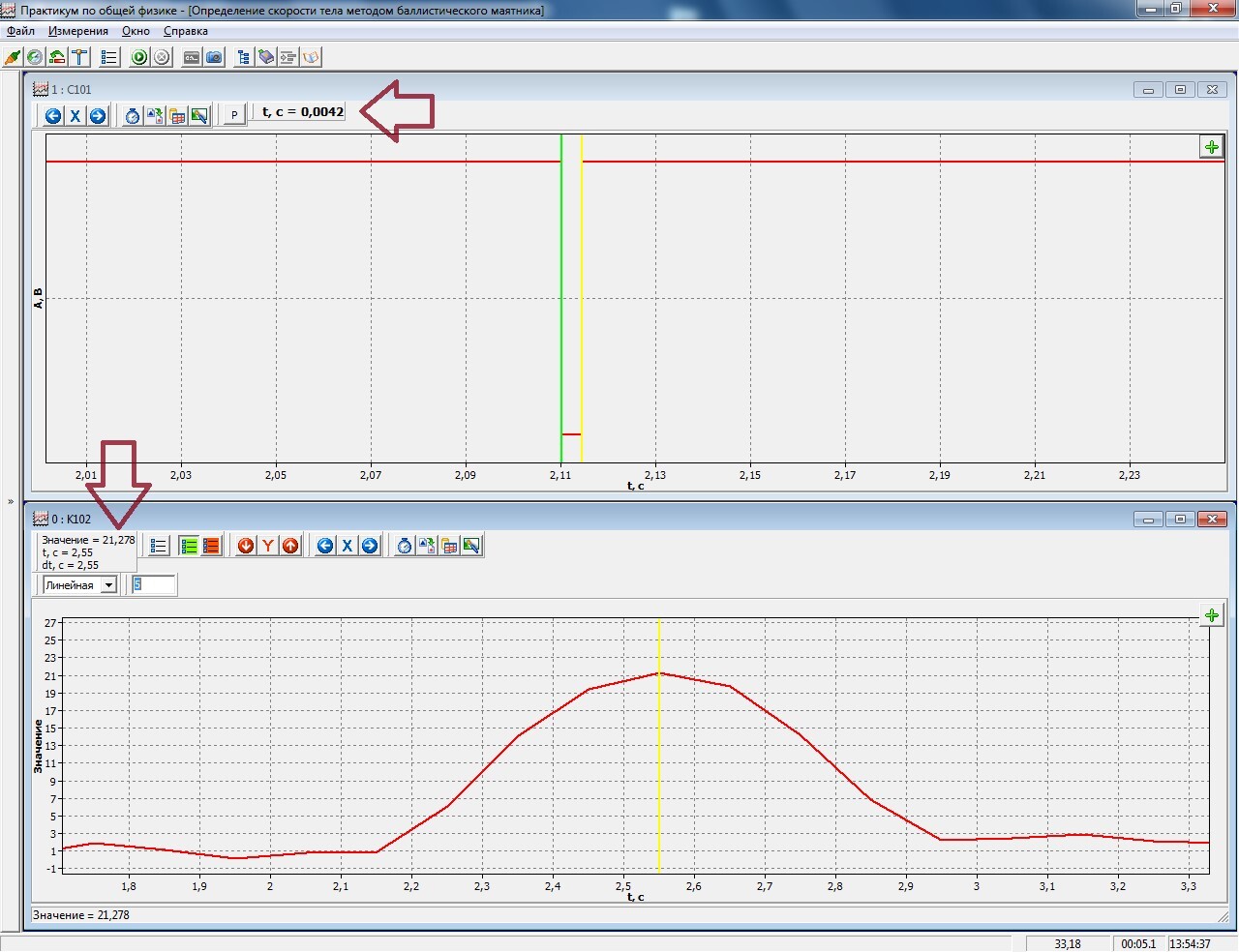

Программное обеспечение позволяет регистрировать угол отклонения баллистического маятника и время перекрывания оптической оси цифрового оптоэлектрического датчика шаром, вылетающем из трубки. Это позволяет при обработке данных определять скорость шара двумя независимыми методами:
— По углу отклонения баллистического маятника
— По времени пролета шара через цифровой оптоэлектрический датчик

Полученные значения сравниваются между собой и с максимально возможной скоростью шара, рассчитанной с использованием длины трубки, в которой шар набирает скорость.
